2LQF6W系列冷卻器
產品星級：???? 產品型號及參數：
列管式冷卻器由兩只相同面積的冷油器和三通閥裝置構成，一只工作，一只備用，每個冷卻器能承擔整個系統的冷卻負荷，管板一頭固定，一頭浮動、可拆卸的管束和水室箱蓋，便于運行過程中清洗、檢查和維修。冷卻器的材質……

產品詳情：

列管式冷卻器由兩只相同面積的冷油器和三通閥裝置構成，一只工作，一只備用，每個冷卻器能承擔整個系統的冷卻負荷，管板一頭固定，一頭浮動、可拆卸的管束和水室箱蓋，便于運行過程中清洗、檢查和維修。冷卻器的材質，根據使用場所、水系統條件可有多種選擇。

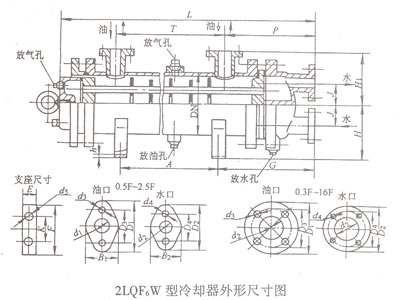

一：2LQF6W型冷卻器尺寸示意圖

2LQF6W系列冷卻器

型號			A0.5F	A0.65F	A0.8F	A1.0F	A1.2F	A1.46F	A1.7F	A2.1F	A2.5F	A3.0F	A3.6F	A4.3F	A5.0F	A6.0F	A7.2F	A8.5F	A10F	A12F	A14F	A16F
換熱面積/cm2			0.5	0.65	0.8	1.0	1.2	1.46	1.7	2.1	2.5	3.0	3.6	4.3	5.0	6.0	7.2	8.5	10	12	14	16
底部尺寸		A	345	470	595	440	565	690	460	610	760	540	665	815	540	690	865	575	700	875	875	875
		K	90	90	90	104	104	104	120	120	120	140	140	140	170	170	170	230	230	230	230	230
		h	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	6	6	6	6	6
		E	40	40	40	45	45	45	50	50	50	55	55	55	60	60	60	65	65	65	65	65
		F	140	140	140	160	160	160	180	180	180	210	210	210	250	250	250	320	320	320	320	320
		d5	11	11	11	14	14	14	14	14	14	14	14	14	14	14	14	18	18	18	18	18
簡部尺寸		Dg	114	114	114	150	150	150	186	186	186	219	219	219	245	245	245	325	325	325	325	325
		H	115	115	115	140	140	140	165	165	165	200	200	200	240	240	240	280	280	280	280	280
		j	42	42	42	47	47	47	52	52	52	85	85	85	95	95	95	105	105	105	105	105
		H1	95	95	95	115	115	115	140	140	140	200	200	200	240	240	240	280	280	280	280	280
		L	614	739	859	762	887	1012	846	996	1146	965	1090	1240	1022	1172	1347	1112	1237	1412	1412	1412
		G	169	169	169	197	197	197	246	246	246	270	270	270	307	307	307	332	332	332	332	332
		P	162	162	162	190	190	190	226	226	226	265	265	265	292	292	292	322	322	322	322	322
		T	357	482	607	460	585	710	500	650	800	565	690	840	570	720	895	590	715	890	890	890
法蘭尺寸			橢圓法蘭									圓形法蘭
發 蘭聯 接	油	d1	25	25	25	32	32	32	40	40	40	50	50	50	65	65	65	80	80	80	80	80
		D1	90	90	90	100	100	100	118	118	118	160	160	160	180	180	180	195	195	195	195	195
		B1	64	64	64	72	72	72	85	85	85
		D3	65	65	65	75	75	75	90	90	90	125	125	125	145	145	145	160	160	160	160	160
		d3	11	11	11	11	11	11	14	14	14	18	18	18	18	18	18	8*ф18	8*ф18	8*ф18	8*ф18	8*ф18
	水	d2	20	20	20	25	25	25	32	32	32	40	40	40	50	50	50	65	65	65	65	65
		D2	80	80	80	90	90	90	100	100	100	145	145	145	160	160	160	180	180	180	180	180
		B2	45	45	45	64	64	64	72	72	72
		D4	55	55	55	65	65	65	75	75	75	110	110	110	125	125	125	145	145	145	145	145
		d4	11	11	11	11	11	11	11	11	11	18	18	18	18	18	18	18	18	18	18	18
質量/kg			30	33	36	47	51	54	60	70	76	110	119	130	145	161	176	215	231	250	260	270

列管式冷卻器優點：

.選材范圍廣（碳鋼、不銹鋼、銅等金屬）

.設計靈活，規格齊全，實用針對性強，節約資金。

.應用條件廣泛，適應性強，適用較大的壓力、溫度范圍和多種介質熱交換。

.維護費用低，易操作，清垢周期長，清洗方便。
